Maatvoeringen

Welk kozijnprofiel gaat u inmeten?

Voordat u begint met meten, is het essentieel om vast te stellen welk type kunststof kozijn u gaat plaatsen. Elk profiel heeft namelijk zijn eigen specifieke maatvoering en montagewijze. Wij maken onderscheid tussen de volgende twee situaties:

1. Verdiept Kozijnprofiel (Standaard montage)

De inmeetmethode gaat uit van montage met een stelstrook van 18 mm rondom, waarbij we marges aanhouden voor de speling in de dagmaat.

2. RenoS9000® Kozijnprofiel (Renovatie/Aanslagprofiel)

Het RenoS9000 systeem is specifiek ontworpen voor snelle renovatie. Dit kozijn valt deels over het bestaande houten kozijn heen. Omdat de overlap van de flens bepalend is voor de uiteindelijke maat, wijkt de berekening van de bestelmaat af van de standaard verdiepte serie.

1. Inmeetinstructie: "Verdiept kozijnprofiel"

(uitgaande van een stelstrook van 18mm rondom)

Belangrijke aandachtspunten

Millimeters: Meet altijd in millimeters om afrondingsfouten te voorkomen.
Profielcheck: Controleer altijd de specifieke details en technische tekeningen van het gekozen kunststof kozijnprofiel.
Binnen vs. Buiten: Een kozijn dat buiten past, kan binnen een uitdaging vormen. Meet daarom altijd ook de binnenzijde van de opening.
Draairuimte: Houd rekening met de binnenzijde; kan het draaideel (raam of deur) bijvoorbeeld vrij over de bestaande vensterbank draaien?
Dieptemaat: Controleer of het nieuwe kozijn dieper of minder diep valt dan het oude. Bepaal of de bestaande vensterbank moet worden ingekort of dat er een kier ontstaat die opgevuld moet worden.

De breedtemaat bepalen

Meten: Meet de afstand tussen de buitenmuren (de dagmaat van het metselwerk).
Controle: Meet op 3 verschillende hoogtes. Gebruik de kleinste maat als de dagmaat breedte.
Speling: Trek van deze dagmaat minimaal 5 mm per zijde af.
Conclusie: De breedte van het nieuwe kozijn = Dagmaat breedte - 10 mm.

De hoogtemaat bepalen

Meten: Meet de afstand tussen de onderkant van het bestaande kozijn en de onderkant van de bovengevel (de latei).
Controle: Meet op 3 verschillende breedtes. Gebruik de kleinste maat als de dagmaat hoogte.
Speling: Trek van deze dagmaat minimaal 25 mm af, 5 mm speling aan de bovenkant en 20 mm aan de onderkant.
(De 20 mm speling aan de onderzijde is gereserveerd voor de montage van een eventueel onderdorpelprofiel, waterslag of lekdorpel)
Conclusie: De hoogte van het nieuwe kozijn = Dagmaat hoogte - 25 mm.

De hoogtemaat bepalen

Meten: Meet de afstand tussen de onderkant van het bestaande kozijn en de onderkant van de bovengevel (de latei).
Controle: Meet op 3 verschillende breedtes. Gebruik de kleinste maat als de dagmaat hoogte.
Speling: Trek van deze dagmaat minimaal 25 mm af, 5 mm speling aan de bovenkant en 20 mm aan de onderkant.
(De 20 mm speling aan de onderzijde is gereserveerd voor de montage van een eventueel onderdorpelprofiel, waterslag of lekdorpel)
Conclusie: De hoogte van het nieuwe kozijn = Dagmaat hoogte - 25 mm.

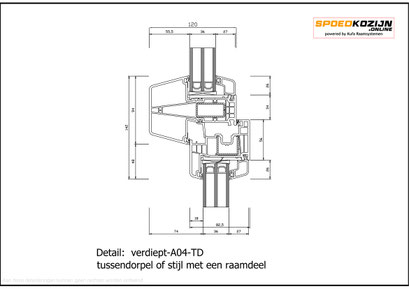

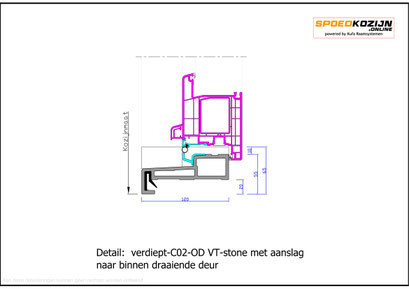

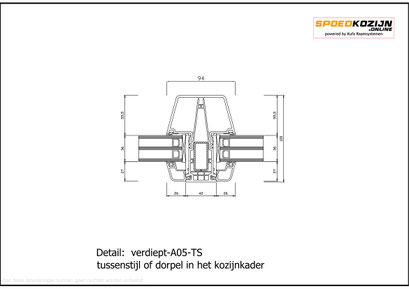

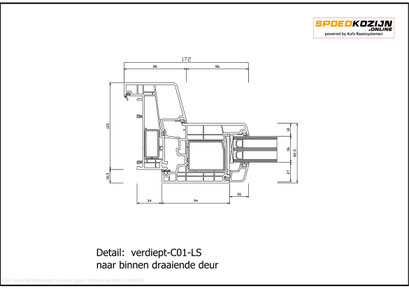

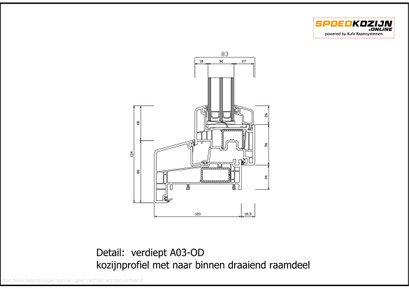

Principedetails verdiepte kozijn serie

klik op detail om te vergroten

Download details verdiepte kozijn serie

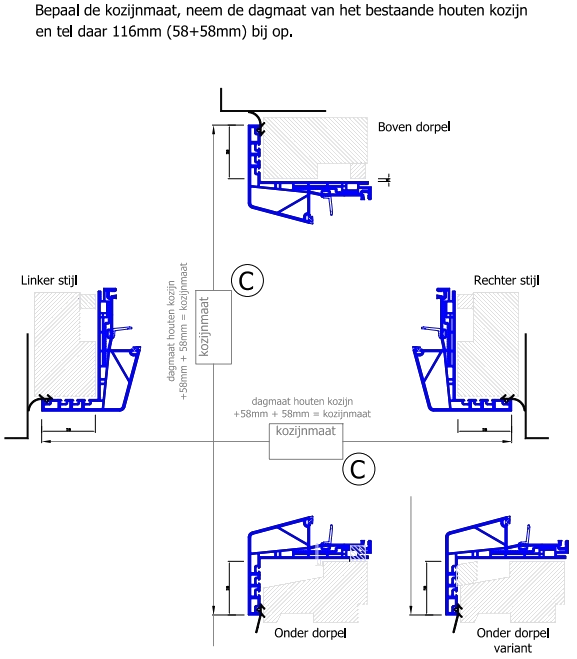

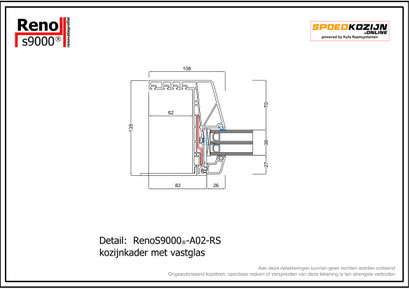

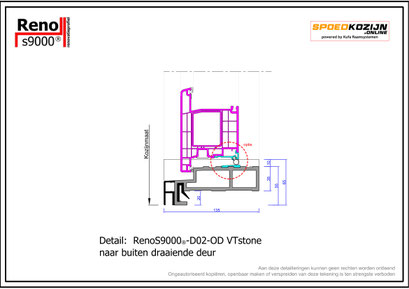

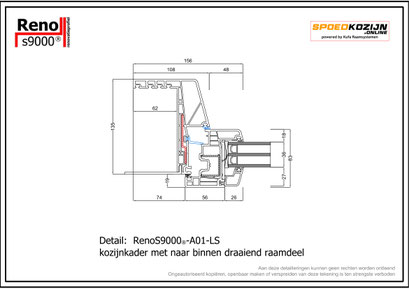

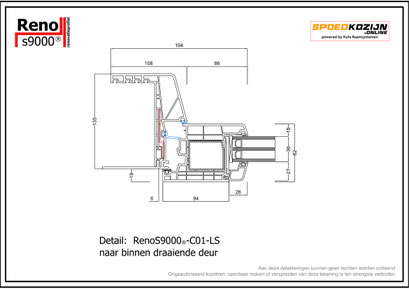

2. Inmeetinstructie: "RenoS9000® kozijnprofiel"

(uitgaande van bestaand houten kozijnkader van 63 t/m 74mm breed en max. 114mm diep)

Belangrijke aandachtspunten

Millimeters: Meet altijd in millimeters om afrondingsfouten te voorkomen.
Profielcheck: Controleer altijd de specifieke details en technische tekeningen van het gekozen kunststof kozijnprofiel.
Binnen vs. Buiten: Een kozijn dat buiten past, kan binnen een uitdaging vormen. Meet daarom altijd ook de binnenzijde van de opening.

De breedtemaat bepalen

Meten: Meet de afstand tussen de buitenmuren (de dagmaat van het metselwerk).
Controle: Meet op 3 verschillende hoogtes. Gebruik de kleinste maat als de dagmaat breedte.
Speling: Trek van deze dagmaat minimaal 5 mm per zijde af.
Conclusie: De breedte van het nieuwe kozijn = Dagmaat breedte - 10 mm.

De hoogtemaat bepalen

Meten: Meet de afstand tussen de onderkant van het bestaande kozijn en de onderkant van de bovengevel (de latei).
Controle: Meet op 3 verschillende breedtes. Gebruik de kleinste maat als de dagmaat hoogte.
Speling: Trek van deze dagmaat minimaal 25 mm af, 5 mm speling aan de bovenkant en 20 mm aan de onderkant.
(De 20 mm speling aan de onderzijde is gereserveerd voor de montage van een eventueel onderdorpelprofiel, waterslag of lekdorpel)
Conclusie: De hoogte van het nieuwe kozijn = Dagmaat hoogte - 25 mm.
